在房产改造过程中，图纸是设计师与施工者沟通的重要桥梁，对于不熟悉建筑图纸的人来说，这些看似复杂的线条和符号可能会让人感到困惑，本文将为您揭秘房产改造图纸,让您一看就懂。
认识图纸的基本要素
图纸比例：图纸上的比例表示实际尺寸与图纸尺寸之间的关系，常见的比例有1:100、1:50等。
图纸类型：房产改造图纸通常包括平面图、立面图、剖面图、节点图等。
图纸符号：图纸中常用的符号有门、窗、墙体、楼梯、电梯等,每个符号都有其特定的含义。

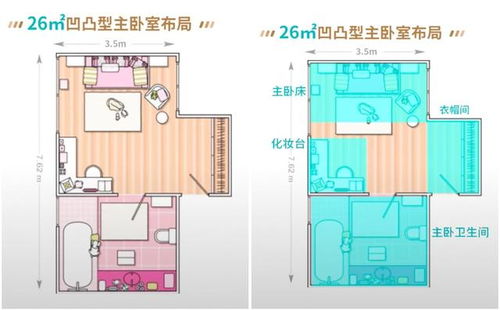

读懂平面图
建筑物轮廓：平面图上显示建筑物的整体轮廓，包括房间、走廊、阳台等。
墙体厚度：墙体厚度通常以虚线表示,厚度大小根据实际需求而定。
房间尺寸：房间尺寸以长×宽的形式标注,单位为米或厘米。
开门、开窗位置：平面图上标注了门、窗的位置，以及门、窗的开启方向。
读懂立面图
建筑物立面：立面图展示了建筑物的立面效果，包括外墙、门窗、阳台等。
墙体厚度：立面图上同样以虚线表示墙体厚度。
门窗尺寸：立面图上标注了门窗的尺寸,以及门窗的开启方向。
装饰线条：立面图上可能标注了装饰线条，如窗台、檐口等。
读懂剖面图
建筑物剖面：剖面图展示了建筑物的垂直剖面，包括楼层、墙体、梁、板等。
墙体厚度：剖面图上同样以虚线表示墙体厚度。
楼板、梁等结构：剖面图上标注了楼板、梁等结构的尺寸和位置。
读懂节点图
节点位置：节点图展示了建筑物的特定部位，如门窗、楼梯等。
材料和构造：节点图上标注了所用材料和构造方式。
通过以上介绍，相信您已经对房产改造图纸有了基本的了解，在实际操作中，还需结合现场实际情况，与设计师、施工者进行充分沟通，以确保改造效果达到预期，图纸是沟通的工具,读懂图纸是成功改造的第一步。
